チェイサーのタイミングベルト交換!ポイントはクランクボルトの脱着

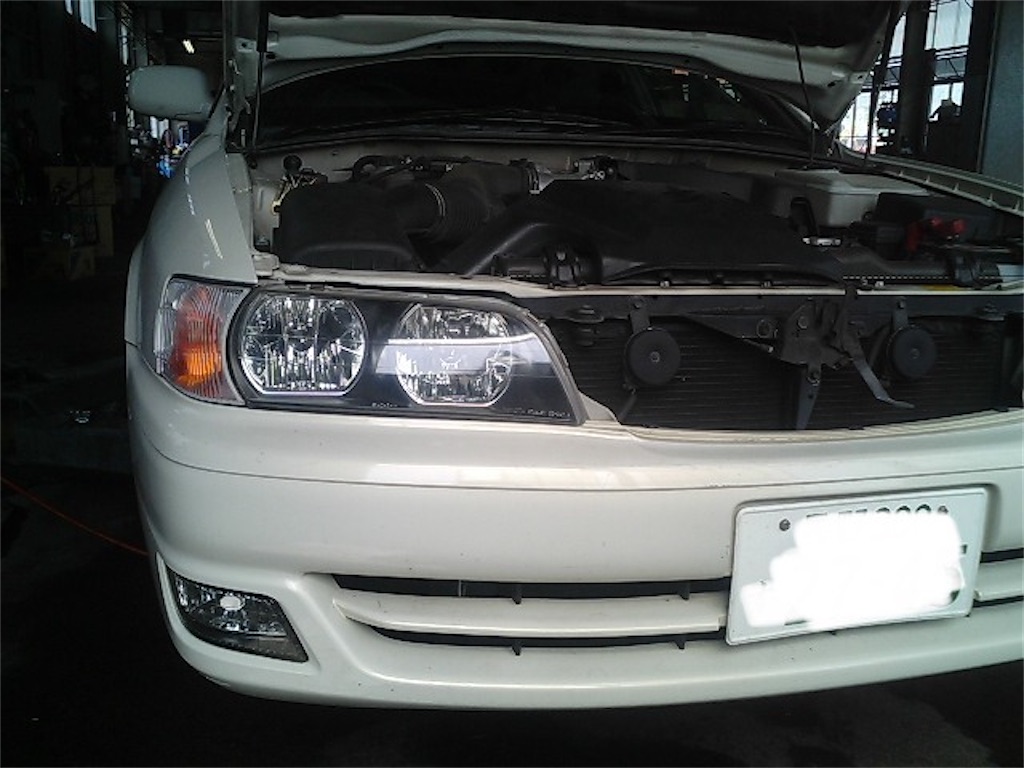

チェイサーです。タイミングベルトの交換。



f:id:team-mho:20210319074136j:plain

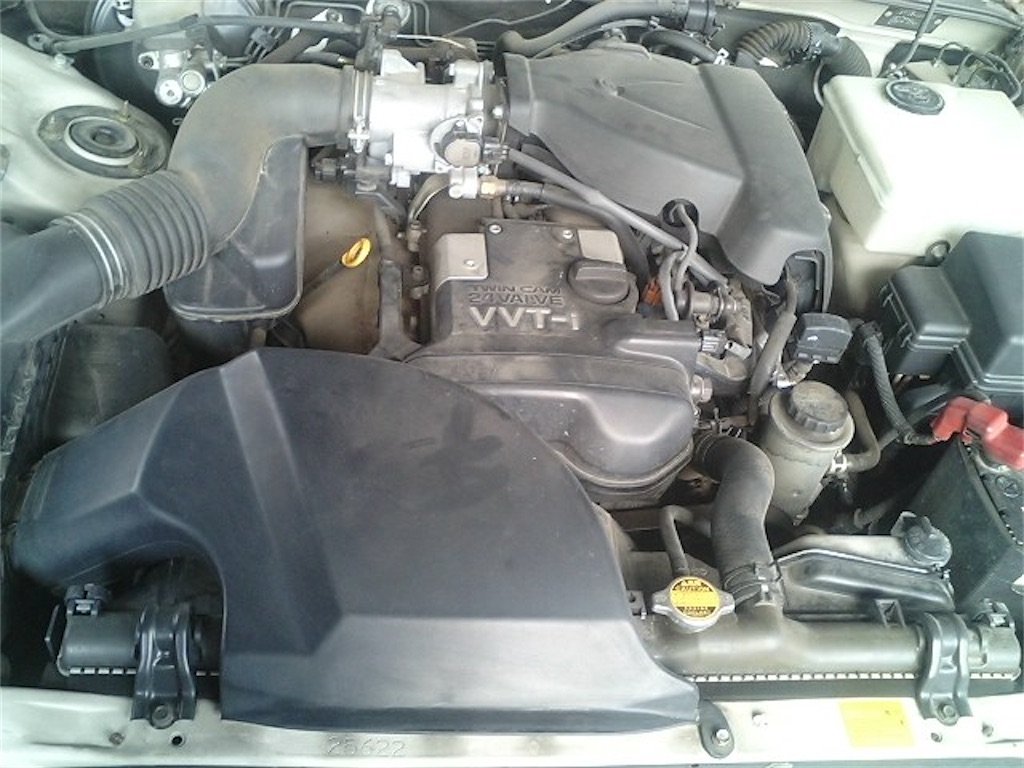

1JZ搭載です。1JZのタイミングベルト交換で肝になるのはクランクプーリーの脱着です。クランクプーリーのボルトは、少し台形になっていてかなりのトルクで締め付けられています。

330Nmです。RB26DETTには及ばないもの、相当なトルクです。



f:id:team-mho:20210319074209j:plain

ざっと手順を紹介。エアインテークを外してラジエターを降ろします。

ファンベルトを外します。

f:id:team-mho:20210319074219j:plain

それでこの状態です。

f:id:team-mho:20210319074159j:plain

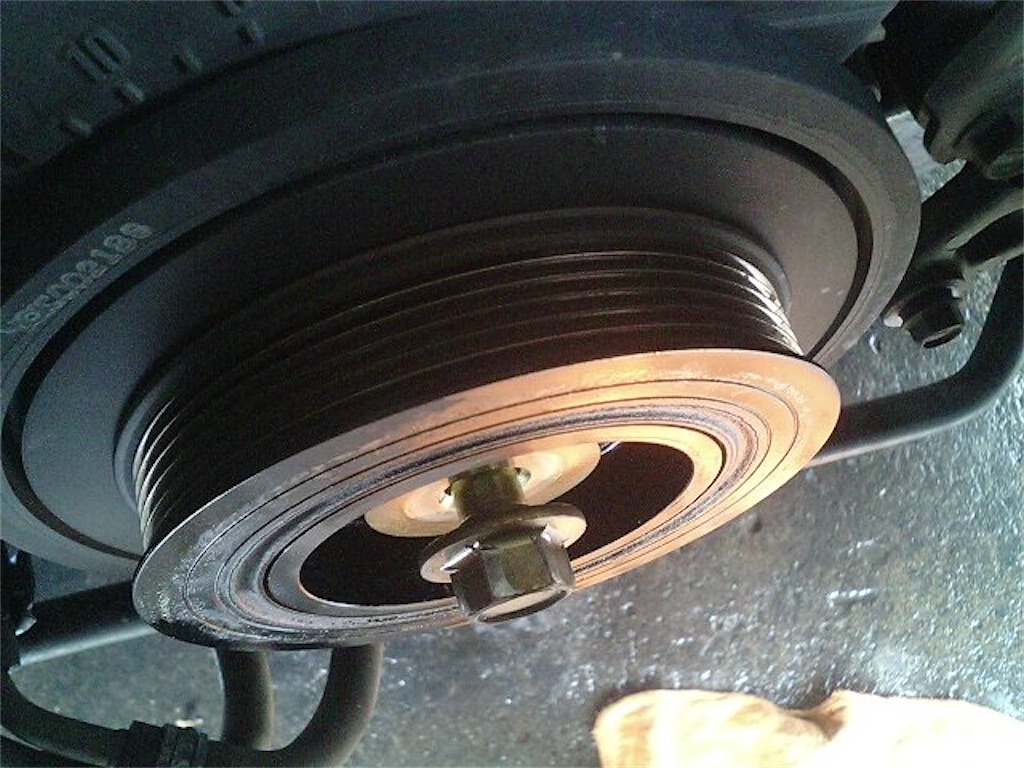

ここで問題のクランクプーリーボルトを外します。

僕はワイヤーでロックするクランクプーリーホールドを使い、太いスピンナーにパイプをかけて人力で回して外します。インパクトは使いません。

f:id:team-mho:20210319074226j:plain

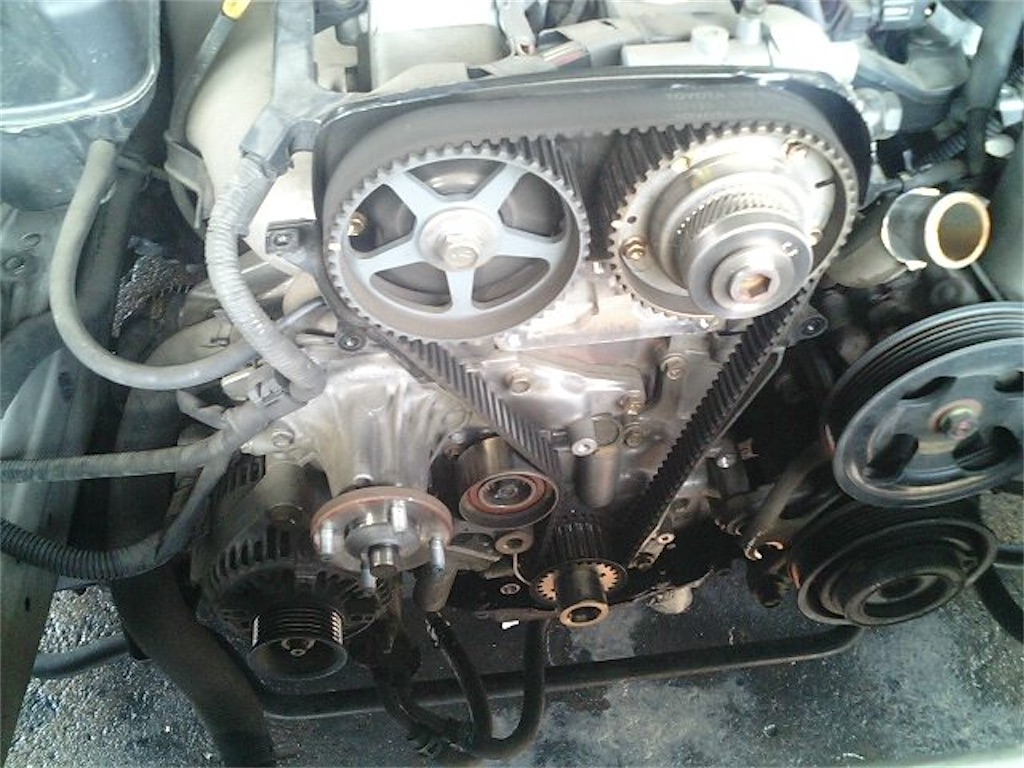

タイミングベルト交換自体は普通のツインカムエンジンと同じ。カム2とクランクのタイミングを合わせるだけです。

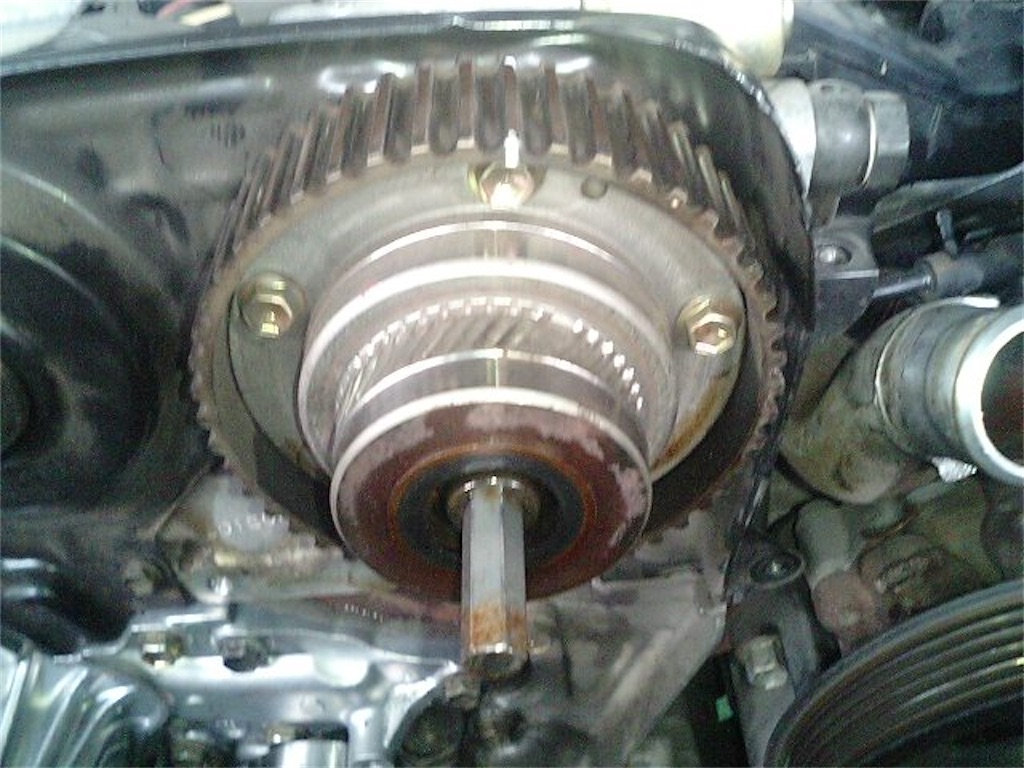

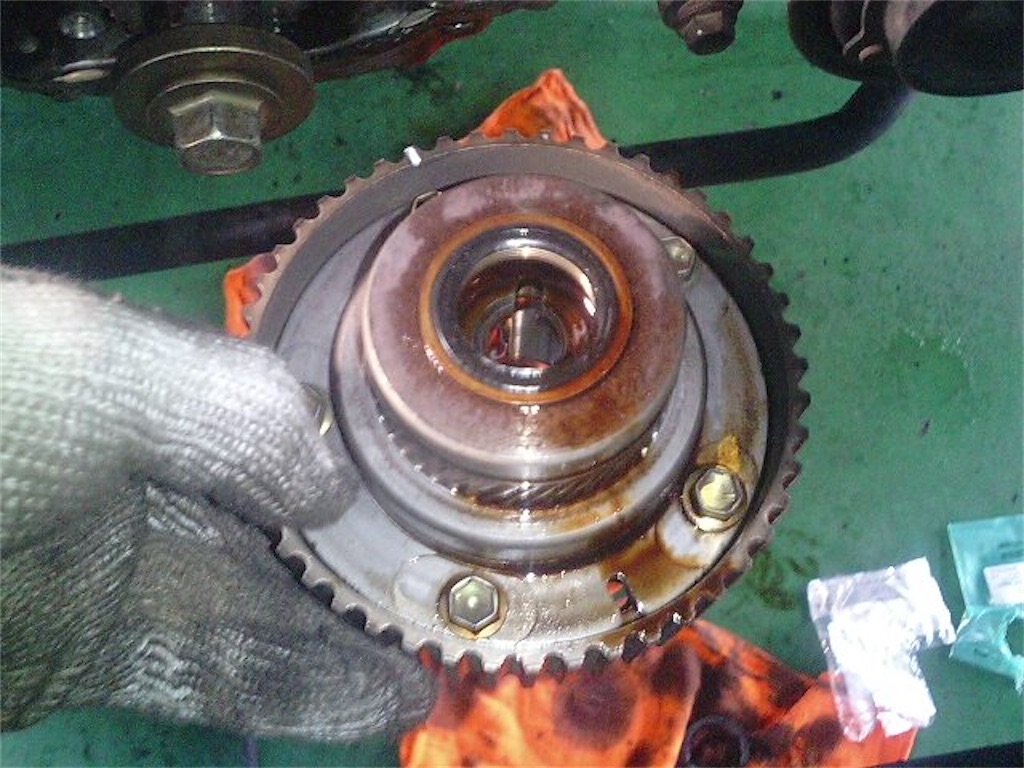

VVTが付いてる場合、オイルシールを交換したいのならVVTを分解すること。

f:id:team-mho:20210319074229j:plain

f:id:team-mho:20210319074202j:plain

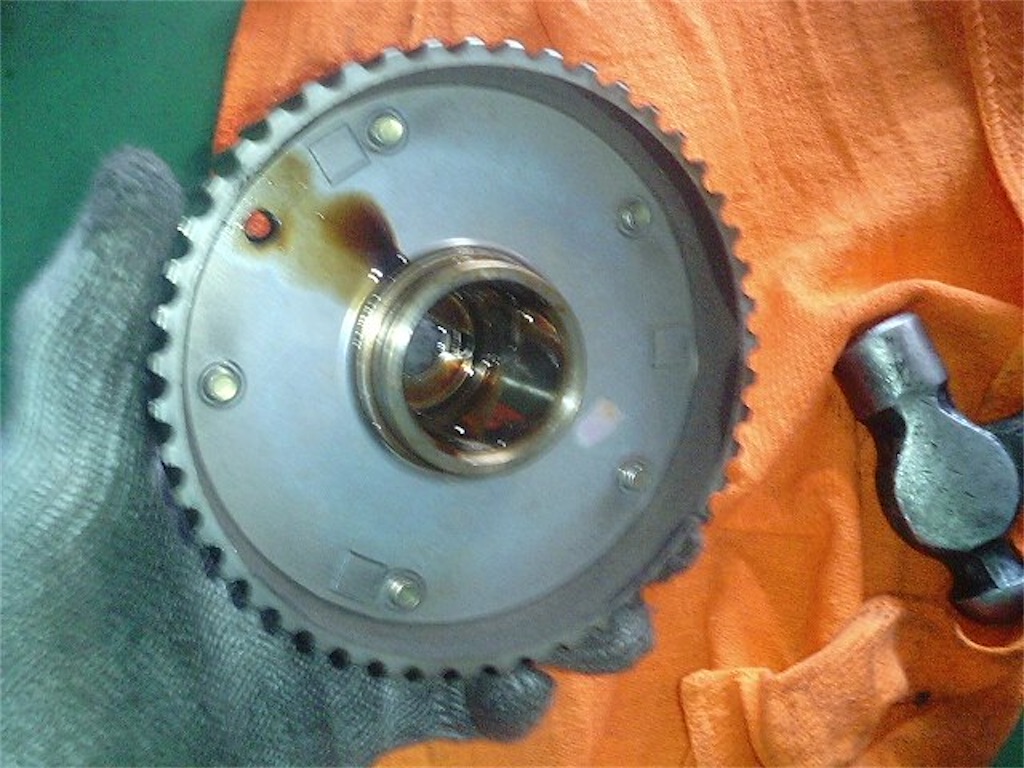

整備士の中にはVVTをばらすのが怖いという理由で、カムのオイルシール交換をしない人がいますけど、せっかくここまでばらしたのならオイルシールの状態は最低でも確認してほしいですよね。

漏れていたら交換すべき。

f:id:team-mho:20210319074139j:plain

僕も初めてVVTをばらした時って、まだファイネスが閲覧できない環境で、お手数ですけど近隣のディーラーに要領書をFAXしてもらいました。

今ではファイネスで情報を閲覧できるので、基本的にディーラーでしかできない作業は専用診断機でのリプロとか一部リコール作業のみになってるだけですから。

f:id:team-mho:20210319074215j:plain

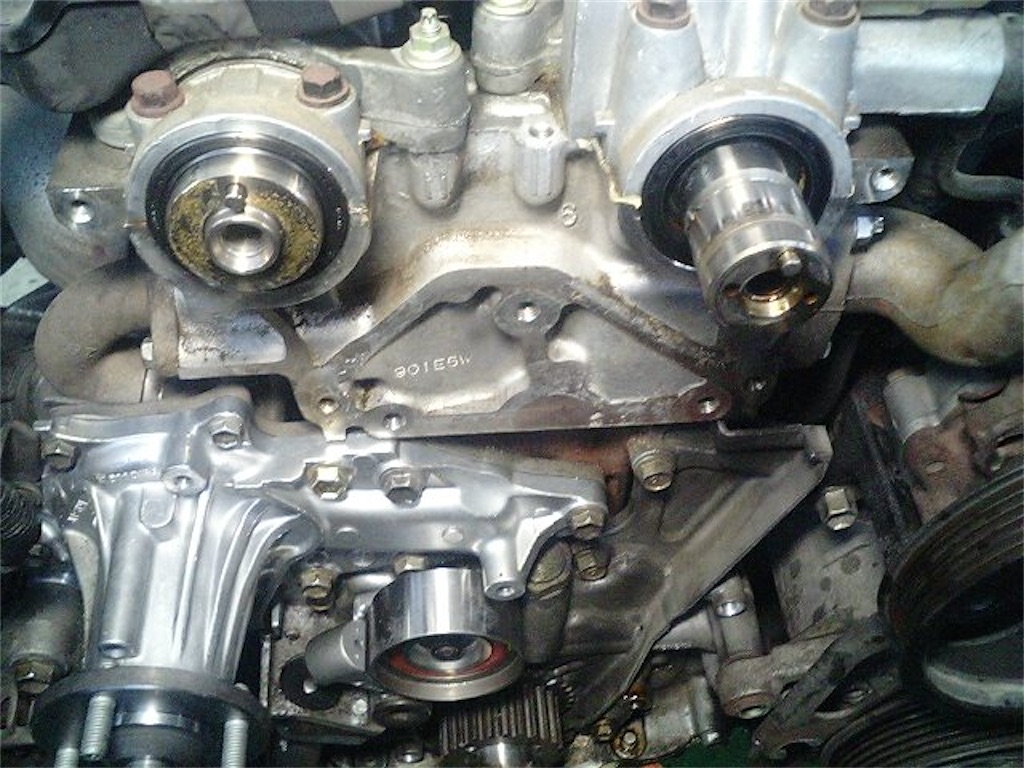

ということで、VVTを外してオイルシールを交換。

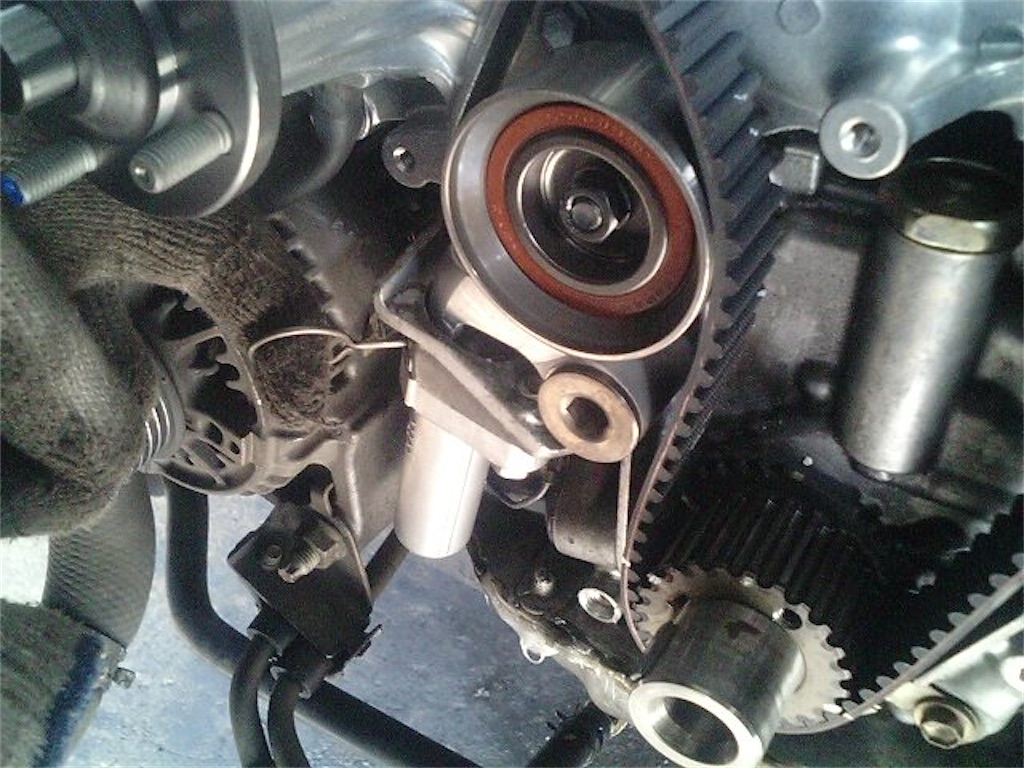

あとは逆の手順で組み上げていく。



f:id:team-mho:20210319074148j:plain

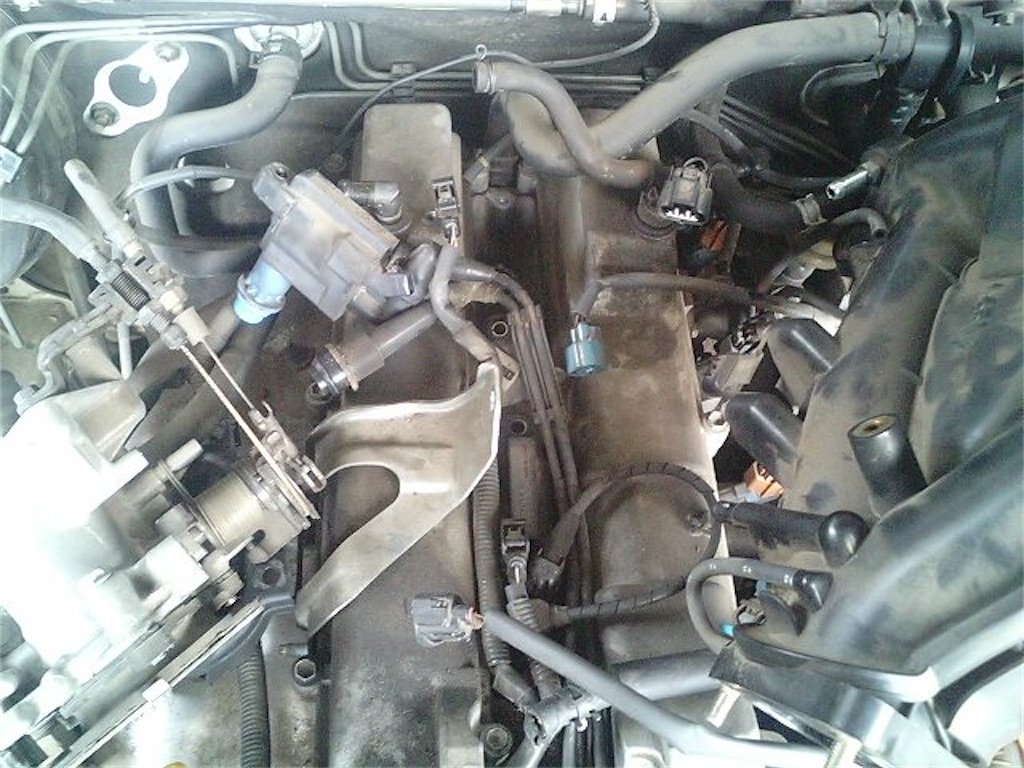

1JにかぎらずRBもそうですが、直6エンジンが10万キロに達した時はタイミングベルト類と一緒にヘッドカバーとプラグも交換したほうがいいです。



f:id:team-mho:20210319074156j:plain

ただこの時気を付けてほしいのは、イグニッションコイルのカプラーが非常に割れやすくなってるので取り扱いは注意です。

f:id:team-mho:20210319074145j:plain

それなりの工具がないとDIYでやるにはちょっと厳しいかなと。

DIYでもできますけど、問題はクランクプーリー脱着になります。



チェイサーのタイミングベルト交換でした。
